玉衡：通用測試5G MIMO OTA測試解決方案（三）
玉衡：業界首創5G多天線吞吐性能評估系統
2019年11月，中國移動終端實驗室發布了全世界首套提供完整5G MIMO OTA測試解決方案：“玉衡”系統。該系統充分克服了傳統通信性能測試的不足，為優化5G性能提供了最強保障。
系統由中國移動終端公司主導建設，通用測試作為承建商承擔了暗室建設、系統搭建、雙向2D/3D MIMO信道模型驗證及信道環境復現等核心工作并發揮重要作用。RayZone-7000系列是通用測試自主研發的高精度低散射多探頭MIMO OTA測試系統。系統采用Multi-Probe Anechoic Chamber (MPAC)方法，基于Anechoic Boundary Array的概念，通過布置一個圍繞DUT的環形天線陣列方式，模擬信號到達角的空間分布，從而將DUT置于一個近似來自復雜多徑遠場環境的近場區域下進行吞吐量測量，因此相對于SISO測試系統，MIMO測試系統對于暗室內部的反射電平提出了更高的要求。
該系列系統屏蔽體采用多邊形外框架結構設計，將其他對測量產生干擾的射頻組件安裝于屏蔽體外，同時采用MA-2800-RCS型低散射環形天線陣列實現信道模型的物理仿真，保證了測試區域純凈的電磁環境，是一款理想的無線終端MIMO性能測試系統。
評估結果更可靠更貼近現網
采用真實基站+信道仿真器+多探頭暗室的方案 ，之所以引入64端口真實基站，是因為5G時代Massive MIMO成為基站標配，其波束賦形、SRS聯動、預編碼等過程直接決定用戶實際5G體驗。該方案準確還原終端和基站之間端到端真實的交互過程，使得評估結果更可靠更貼近現網。
其信道模型與理論偏差小于7%

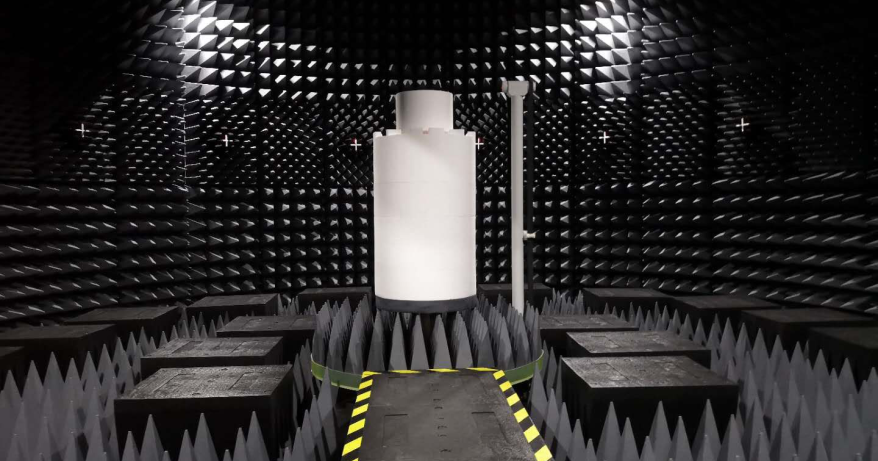

“玉衡系統”創造性實現了上下行信道互易的環境，克服了以往僅有下行信道環境的傳統方案缺陷，且全面支持5G Sub-6GHz的端到端雙向性能測試，成為業界首套上行多天線評測方案。在工程實現上，“玉衡系統”的多探頭暗室直徑7米，內含16組雙極化探頭，精確構造上下行信道環境，具有業界領先的空間分辨率。通過逐點逐角度驗證，整套系統實現對信道場景的高精度復現，如模擬低、中、高速場景，其信道模型與理論偏差小于7%。
為終端和芯片的多天線優化方向提供參考
在《中國移動2019年智能硬件質量報告(第二期)》中包含4款5G芯片和7款5G終端的全面評測，在對芯片和終端多天線吞吐量的性能評測中，“玉衡系統”還原了用戶使用場景中的低、中、高速三種典型場景下各芯片和終端的表現差異，為后續終端和芯片的多天線優化方向提供參考。
